公共线程符号和标准的概述

I.常见线程符号
①npt（国家管道螺纹（（（（（（）：一个具有60°螺纹角度的标准美国锥形管螺纹，通常用于通用应用。
②Pt（英国标准锥形管螺纹）：55°螺纹角锥线广泛用于密封。英国管道是保持强度的细线，因为更深的粗线会削弱管道的外径。
③PF（平行管线）：管道连接中使用的直线类型。
④g（惠特沃斯管道线）：惠特沃思家族中的55°非线程密封管线。 “ g”代表圆柱管螺纹，其中55°和60°的变化基于特定的功能应用。
⑤Zg（锥形管螺纹）：在水管配件中常见的一种锥形螺纹类型，以前称为中国较旧国家标准的RC。
⑥对数与英寸线程：关键区别是表示 - 螺纹使用螺距（螺纹之间的距离），而美国和英国螺纹由每英寸线（TPI）定义。度量线具有60°等边的轮廓，英式线程为55°的等级轮廓，并且美国螺纹的轮廓为60°。公制线程以毫米为单位，而英美线程则遵循帝国单位。
Pipe螺纹：主要用于管道连接，以确保内部和外部线之间的紧密拟合。标称直径都有直径的直径，均以直径为单位，是指管道的大小，实际螺纹的主要直径超过了该标称的大小。
⑧标准直径（例如1/4，1/2，1/8英寸）：这些值表示英寸以英寸为单位的英国标准系统中的螺纹大小。

ii。不同国家的线程标准
该线程系统在基于英寸的国家 /地区广泛采用的统一英寸线程标准包括三个系列：粗线（UNC），细线（UNF）和额外的细线（UNFF），并具有额外的恒定音高系列（UN）。
标记方法：螺纹直径 - 每英寸线 - 串联代码 - 精度等级。
示例：
粗线：3/8–16unc – 2a
细线：3/8–24UNF -2A
额外的细线：3/8–32unff – 2a
恒定螺距：3/8–20un – 2a
第一个数字（例如3/8）表示线的主要直径为英寸，通过乘以25.4（例如3/8×25.4 = 9.525mm）将其转换为度量。
第二个数字代表每英寸螺纹的数量。
系列代码（UNC，UNF，UNFF，UN）定义线程类型。
最后两个字符（例如2A）表示线程精度等级。
这些螺纹的转换为55°平行管螺纹，这些螺纹在全球范围内广泛用于运输液体，气体和电线连接。但是，不同国家使用不同的名称，应根据国际比较表进行转换。
55°锥形螺纹的转换这些螺纹具有55°螺纹角，锥度比为1:16。它们在全球范围内广泛使用，但是每个国家都有不同的名称，可以在相应的转换表中引用。
60°锥形管螺纹的转换具有60°螺纹角度和1:16的锥度比，这些管螺纹用于中国的机床工业以及美国和前苏联。中国最初将它们指定为“ K”，后来更改为“ Z”，现在符合“ NPT”标准。参考表提供跨国名称等效物。
55°梯形线的转换这些线的轮廓为30°，并且在国际上是统一的。他们的指定在不同国家保持一致。

ii。不同国家的线程标准
1.统一的英寸线标准
该线程系统在基于英寸的国家 /地区广泛采用，包括三个系列：粗线（UNC），细线（UNF）和额外的细线（UNFF），并带有额外的恒定音高系列（UN）。
标记方法：螺纹直径 - 每英寸线 - 串联代码 - 精度等级。
示例：
粗线：3/8–16unc – 2a
细线：3/8–24UNF -2A
额外的细线：3/8–32unff – 2a
恒定螺距：3/8–20un – 2a
第一个数字（例如3/8）表示线的主要直径为英寸，通过乘以25.4（例如3/8×25.4 = 9.525mm）将其转换为度量。
第二个数字代表每英寸螺纹的数量。
系列代码（UNC，UNF，UNFF，UN）定义线程类型。
最后两个字符（例如2A）表示线程精度等级。

2.连接55°平行管线
这些线程源自基于英寸的系列，这些线程在全球范围内广泛用于运输液体，气体和电线连接。但是，不同国家使用不同的名称，应根据国际比较表进行转换。

3.连接55°锥形螺纹
这些螺纹具有55°螺纹角，锥度比为1:16。它们在全球范围内广泛使用，但是每个国家都有不同的名称，可以在相应的转换表中引用。

4. 60°锥形螺纹的转换
这些管螺纹具有60°螺纹角度和1:16的锥度比，在中国的机床行业以及美国和前苏联都使用。中国最初将它们指定为“ K”，后来更改为“ Z”，现在符合“ NPT”标准。参考表提供跨国名称等效物。

5.相关55°梯形线
这些线程具有30°的轮廓，在国际上是统一的。他们的指定在不同国家保持一致。

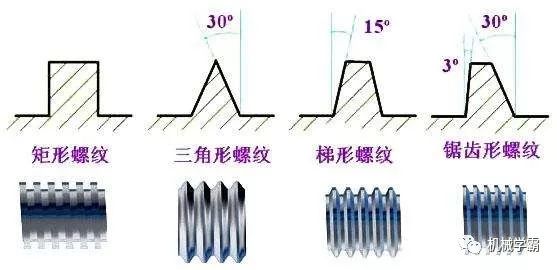

iii。 线程分类
根据线程的使用，它们可以分为：
1。国际公制线程系统
我们的国家标准CNS采用的线程。螺纹的顶部是平坦的，易于转动，螺纹的底部是弧形的，以增加线的强度。螺纹角度为60度，规格由M.公制线表示，可以分为粗螺距。表示为M8x1.25。 （M：代码，8：名义直径，1.25：音高）。
2。美国标准线程
线的顶部和根都平坦，强度更好。螺纹角度也为60度，规格由每英寸牙齿数表示。这种类型的线可以分为三个级别：粗螺距（NC）；细球（NF）;额外的细球（NEF）。表示为1/2-10nc。 （1/2：外径； 10：每英寸的牙齿数； NC代码）。
3。统一线

由美国，英国和加拿大共同开发，是最常用的英国线程。

螺纹角度也为60度，规范以每英寸的牙齿数表示。这种类型的线程可以分为粗线（UNC），细线（UNF）和额外的细线（UNEF）。表示为1/2-10unc。 （1/2：外径； 10：每英寸的牙齿数； UNC代码）。

4。尖锐的V线

顶部和根都尖锐，强度较弱，并且经常使用。螺纹角度为60度。

5。惠特沃思线

英国国家标准采用的线程。螺纹角度为55度，符号为“ W”。适用于滚动制造。表示为W1/2-10（1/2：外径； 10：每英寸牙齿数； W代码）。
6。指节线
这是德国DIN设置的标准线程。它适合连接灯泡和橡胶软管。符号是“ RD”。
7。管线
它是用于防止泄漏的线程，通常用于连接气体或液体管配件。螺纹角度为55度。它可以用代码“ P.S.，N.P.S。”将其分为直管线并带有代码“ N.P.T.”的斜管线。它的锥度为1:16，即每英尺3/4英寸。
8。方线
它具有较高的传输效率，仅次于球线，但是磨损后不能用坚果调整它，这是其缺点。它通常用于起重机和螺纹的螺钉。

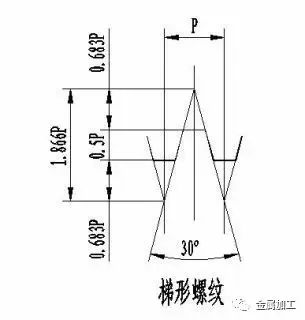

9。梯形线
它也称为Acme线程。传输效率略低于平方线的效率，但磨损后可以用螺母进行调整。度量螺纹角度为30度，帝国螺纹角度为29度。通常用于车床的铅螺钉。符号是“ TR”。

10。支撑线
它也称为斜线线，仅适用于单向传输。例如螺丝千斤顶，加压器等。符号为“ bu”。
11。球线
它是具有最佳传输效率的线程。制造很难，成本很高。它用于精密机械。例如CNC机床的铅螺钉。
英国螺栓的指示
LH 2N 5/8×3-13unc -2a
（1）LH是左侧线（RH是右侧线，可以省略）。
（2）2N双线程线。
（3）5/8英国线，外径5/8“。
（4）3螺栓长3英寸。
（5）13螺纹每英寸13齿。
（6）UNC统一标准线粗螺距。
（7）第二级拟合，外部线（3：紧密贴合； 2：中拟合； 1：松散拟合）A：外部线（可以省略），B：内部线。

帝国线
帝国线的大小通常表示为每英寸螺纹长度的螺纹数量，称为“每英寸线”，这正是音高的倒数。例如，一个每英寸8个线程的线的螺距为1/8英寸。
